Kabelmuffe wasserdicht: IP68 jetzt sichern

1. Was ist eine Kabelmuffe wasserdicht? Definition, Einsatzbereiche und Normen

1.1 Definition und Funktionsprinzip

Eine wasserdichte Kabelmuffe ist ein Verbindungselement, das elektrische oder datenführende Kabel dauerhaft oder wiederöffnend verbindet und gleichzeitig gegen das Eindringen von Wasser, Staub und Schmutz abdichtet. Ziel ist eine langzeitstabile, elektrisch sichere und mechanisch robuste Verbindung – auch bei widrigen Umweltbedingungen wie Regen, Spritzwasser, Dauerimmersion oder Erdverlegung.

Dichtprinzipien gängiger wasserdichter Kabelmuffen

• Mechanische Dichtungen (O-Ringe, Pressverschraubungen, Kabeleinführungen): erzeugen formschlüssige Barrieren gegen Wasser und Schmutz.
• Schrumpftechnik (Schrumpfschläuche mit innenliegendem Schmelzkleber): der Schlauch schrumpft unter Wärme, der Kleber fließt und versiegelt den Mantelbereich.
• Gießharzverguss (PU/Epoxid): ein 2K-Harz umschließt die Verbindung vollständig und härtet zu einer hochdichten, druckfesten Einheit aus.
• Gel-Füllung (viskoelastisch): das Gel legt sich an Leiter und Mantel an, dichtet sofort ab und ermöglicht je nach System das Wiederöffnen.

Unterschied zu „normalen” Kabelverbindern

Im Vergleich zu einfachen Verbindern bzw. Verteilerdosen sind wasserdichte Kabelmuffen für höhere Schutzarten (typisch IP67/IP68) ausgelegt und speziell für Außenbereich und Erdverlegung konzipiert. Sie widerstehen Druckwasser, Bodenfeuchte, UV-Strahlung und mechanischer Belastung deutlich besser und erfüllen dafür einschlägige Prüf- und Normenanforderungen.

1.2 Typische Einsatzfelder

• Außenbereich, Garten und Hof: Beleuchtungsanlagen, Pumpen, Teichtechnik, Carports, Einfahrts- und Gartenstrom, Photovoltaik-Anschlussbereiche.
• Erdverlegung (Erdkabel): druckwasserdichte Verbindungen von NYY- und Steuerleitungen oder Fernmelde-/Telekommunikationskabeln über lange Betriebszeiträume.
• Industrie/Telekommunikation: Muffen als Standardkomponenten in Kabelanlagen, Verteilpunkten und bei Richtfunkanbindungen sind in Fachkatalogen der Fernmeldebranche üblich [2].
• Maschinen- und Fahrzeugtechnik: Kabelmuffen tauchen in Ersatzteil- und Stücklisten auf und werden als definierte Komponenten in robusten Umgebungen geführt [1].

Auch auf Handels- und DIY-Plattformen finden sich wasserdichte Mehrwege-Verbinder und Verteilerdosen (z. B. 3-/4-Wege-Abzweige) für Outdoor-Anwendungen, was die breite Praxisrelevanz unterstreicht [3].

1.3 Schutzarten und normative Anforderungen

IP-Schutzarten definieren, wie gut ein Gehäuse gegen Staub und Wasser geschützt ist (nach IEC 60529). Für wasserdichte Kabelmuffen sind IP67 und IP68 gängig.

Schutzart	Bedeutung Wasser	Typische Anwendung
IP67	Geschützt gegen zeitweiliges Untertauchen (i. d. R. bis 1 m, kurze Dauer)	Außenbereich, kurzzeitige Überflutung, Spritz-/Strahlwasser
IP68	Geschützt gegen dauerhaftes Untertauchen (Tiefe/Dauer gemäß Herstellerangabe)	Erdverlegung, Brunnen/Teich, dauerhaft feuchte Zonen

Normen, Richtlinien und Prüfungen

• IEC 60529: Klassifizierung der Schutzarten (IP-Codes) für Gehäuse.
• EN 50393 (VDE 0278-393): Typprüfungen für Muffen/Endverschlüsse von Energiekabeln (0,6/1 kV), insbesondere für Erdverlegung – Fokus auf Dichtheit, elektrische Festigkeit und mechanische Belastbarkeit.
• VDE-/EN-Konformität und herstellerspezifische Zertifikate: Typprüfung, Werkstoffnachweise, UV-/Chemikalienbeständigkeit.
• Relevante Prüfungen: Dichtigkeitsprüfungen (z. B. Spritz-/Strahlwasser, Druckwasser), Isolations- und Durchschlagfestigkeit, Zug-/Biegewechseltests, Temperaturwechsel, Korrosions- und Alterungstests.

In der Praxis dokumentieren Fachkataloge der Telekommunikationsbranche die Verfügbarkeit normgerechter Kabelzubehörteile und Muffen als Standardbauteile [2]. Maschinen- und Fahrzeugdokumentationen listen Kabelmuffen wiederum als definierte Ersatzteile – ein Hinweis auf die geforderte Robustheit unter realen Betriebsbedingungen [1].

1.4 Beispiele aus Praxis und Katalogen

• Fernmelde-/Telekommunikationskataloge führen Muffen, Abzweige und Zubehör als Standardkomponenten in Kabelanlagen – von Verteilpunkten bis zu Outdoor-Schränken [2].
• Teilelisten in Maschinenbau/Fahrzeugtechnik nennen Kabelmuffen als Verschleiß- oder Ersatzteile, was den Einsatz in rauer Umgebung untermauert [1].
• DIY- und Handelsplattformen zeigen praxisnahe, wasserdichte Mehrwege-Verteilerdosen/Verbinder für den Außenbereich, inklusive T-, Y-, 3- und 4-Wege-Abzweigen [3].

Nachdem nun klar ist, was eine wasserdichte Kabelmuffe ausmacht, wo sie eingesetzt wird und welche Normen zählen, gehen wir im nächsten Abschnitt konkret auf die Typen wasserdichter Kabelmuffen (Schrumpf-, Gießharz-, Gel- und Verteilersysteme) ein – inklusive Aufbau, Vor- und Nachteilen und idealen Einsatzszenarien.

2. Typen wasserdichter Kabelmuffen: Schrumpf-, Gießharz-, Gel- und Verteilersysteme

Wasserdichte Kabelmuffen gibt es in mehreren Bauformen. Jede Bauart hat ein eigenes Dichtprinzip, unterschiedliche Montageanforderungen und typische Einsatzfelder. Im Folgenden finden Sie die gebräuchlichsten Typen im Überblick – mit Praxis-Hinweisen, Materialvergleich und Verweisen auf Kataloge/Teilelisten aus der Fernmelde- und Maschinenbau-Praxis [2] [1].

2.1 Schrumpfmuffe (Wärmeschrumpf)

Aufbau: Ein formstabiler Schrumpfschlauch aus Polyolefin mit innenliegendem Schmelzkleber (Hotmelt). Optional mit integrierter Zugentlastung und zusätzlichen Dichteinsätzen für unterschiedliche Kabeldurchmesser.

Vorteile:

• Sehr kompakte Bauform und robust gegen Witterung
• Bewährt für Außenbereich und Erdverlegung bei korrekter Verarbeitung
• Gute mechanische Stabilität, gleichmäßige Mantelreparatur möglich

Typische Einsätze: Lineare Kabelverbindungen, Mantelreparaturen an NYY/NFY, Steuer- und Fernmeldekabeln, Nachbesserungen an beschädigten Teilstrecken.

2.2 Gießharzmuffe (Vergussmuffe)

Aufbau: Zweiteilige, dicht schließende Gehäuseschalen (meist Polycarbonat/ABS) um die Spleißstelle. Die Hohlräume werden mit 2K-Gießharz (PU oder Epoxid) vollständig vergossen – die Verbindung wird dadurch formschlüssig und porenfrei umschlossen.

Vorteile:

• Sehr hohe Dichtheit (auch gegen Druckwasser) und mechanische Festigkeit
• Langzeitstabil für dauerhafte Erdverlegung und raue Umgebungen
• Gute chemische Resistenz gegenüber Bodenfeuchte und Salzen

Hinweise: Misch- und Aushärtezeiten strikt beachten; der Verguss ist nicht wiederöffnbar. Für IP68-Anwendungen ist die Auslegung des Herstellers (Tiefe/Zeit) maßgeblich; die IP-Definitionen liefert IEC 60529 (fachlicher Insight).

2.3 Gelmuffe (Gel-gefüllt, wiederöffnbar)

Aufbau: Ein zweiteiliges Schalengehäuse, das mit viskoelastischem Gel vorbefüllt ist. Beim Schließen schmiegt sich das Gel um Leiter und Mantel und dichtet sofort ab.

Vorteile:

• Schnellmontage ohne Aushärtezeiten – ideal für Service und temporäre Installationen
• Wiederöffnbar für Nacharbeiten, Inspektion und Umbau
• Gute Fehlertoleranz bei beengten Einbauverhältnissen

Grenzen: Je nach Produkt geringere Druckwasserbeständigkeit als Vergusslösungen. Für dauerhafte Unterwasser- oder Tiefenverlegung eher auf Verguss ausweichen.

2.4 Wasserdichte Verteilerdosen und Abzweigmuffen

Aufbau/Typen: Abzweig- und Verteilersysteme als T-, Y-, 3- oder 4-Wege-Lösungen – meist mit Dichteinsätzen, Gel- oder Vergussoption. Im Handel sind wetterfeste Außen-Verteilerdosen und Mehrwege-Verbinder verbreitet, die IP-geschützte Verteilungen im Garten/Outdoor ermöglichen [3].

Telekommunikation/Industrie: In Kabelanlagen-Katalogen sind Abzweig- und Verteilmuffen als Standardzubehör geführt – inklusive Größen, Dichtbereichen und Montagekits [2].

2.5 Bauform- und Materialvergleich

Materialien: Polyolefin (Schrumpf), Polycarbonat/ABS (Gehäuse), 2K-Harze (PU/Epoxid), viskoelastische Gele. Bei Außen- und Erdverlegung sind UV-Beständigkeit, Korrosionsschutz und Temperatur-/Chemieresistenz entscheidend.

Typ	Dichtprinzip	Wieder­öffnbar	IP-/Einsatz	Montageaufwand
Schrumpf	Schmelzkleber + Schrumpf	Nein	Außen/Erdkabel, IP67-IP68 je nach Set	Mittel (Heißluft nötig)
Gießharz	2K-Verguss, vollumschließend	Nein	Druckwasser/Erdverlegung, IP68	Höher (Mischen, Aushärten)
Gel	Viskoelastisches Gel	Ja	Schnellreparatur/Service, spritzwassersicher bis IP68 (produktabh.)	Niedrig (sofort einsatzbereit)
Verteiler/Abzweig	Dichteinsätze, Gel oder Verguss	Je nach System	Mehrwege-Verteilung Outdoor/Erdkabel	Variabel

Praxis-Insight: IP68 ist keine fixe Tiefe/Zeit, sondern herstellerdefiniert nach IEC 60529. Für echte Dauerimmersion und Tiefenlast zählt die vom Anbieter geprüfte Spezifikation (Tiefe, Dauer, Druck). Mehr zu IP-Graden: IEC 60529.

2.6 Praxisbezug und Nomenklatur

In Kabelanlagen-Katalogen der Fernmeldebranche sind Muffentypen, Dichtbereiche und Zubehör klar standardisiert aufgelistet – hilfreich für Planung, Ausschreibung und Ersatzteilhaltung [2]. In Teilelisten des Maschinen-/Fahrzeugbaus tauchen Muffen als definierte Ersatz- oder Verschleißteile mit Typbezeichnungen (z. B. „ST‑Kabelmuffe”) auf – ein Indikator für ihre Rolle in rauen Einsatzumgebungen und im strukturierten Ersatzteilmanagement [1].

Fazit zu Typenwahl: Vergussmuffen liefern die höchste Langzeitdichtheit in Erd- und Druckwasseranwendungen, Schrumpfmuffen sind der kompakte Allrounder für Außen/Erdkabel, Gelmuffen punkten mit Tempo und Servicefreundlichkeit, und Verteilerdosen/Abzweigmuffen ermöglichen wasserdichte Mehrwege-Verteilungen – im Handel leicht verfügbar [3] und in Industriekatalogen standardisiert [2].

Wie Sie aus diesen Optionen die richtige „Kabelmuffe wasserdicht” auswählen – passend zu Schutzart, Kabeltyp, Umgebung und Servicebedarf – zeigt die folgende Kaufberatung in Abschnitt 3.

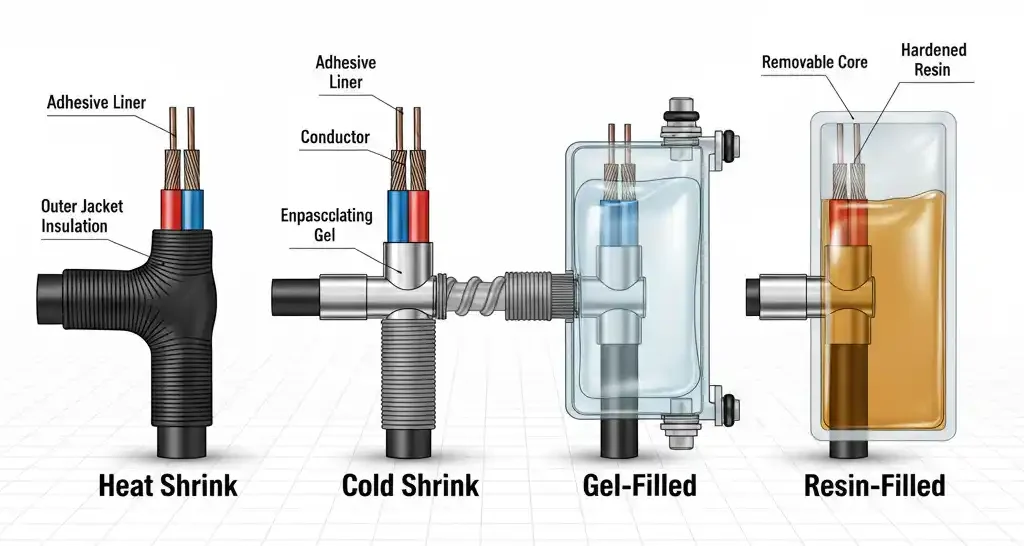

3. Kaufberatung: Die richtige Kabelmuffe wasserdicht auswählen

Die Auswahl der passenden Kabelmuffe wasserdicht entscheidet über Lebensdauer, Sicherheit und Folgekosten. Nutzen Sie die folgenden Kriterien, um Schrumpf-, Gel- oder Gießharzlösungen sowie wasserdichte Verteilerdosen zielgerichtet zu bewerten.

3.1 Kernkriterien auf einen Blick

• Schutzart: Für zeitweiliges Untertauchen reicht i. d. R. IP67, für dauerhafte Immersion bzw. Druckwasser IP68. Achten Sie auf die konkrete Prüftiefe/-dauer des Herstellers.
• Kabeltyp und Mantelmaterial: Kompatibilität für NYY (Erdkabel), NYM (Installationskabel), Steuer- oder Fernmeldekabel sicherstellen; Mantelmaterial (PVC/PE) und Schirmung berücksichtigen.
• Abmessungen: Passbereich für Kabeldurchmesser, Aderquerschnitt und Leiteranzahl (1-5-adrig, mehrpaarig etc.).
• Elektrische Kenndaten: Spannungs-/Stromklasse (z. B. 230/400 V AC), Isolationsniveau, Prüfspannung, Kriech- und Luftstrecken.
• Temperaturbereich: Betriebstemperatur und Kurzzeitspitzen (z. B. −20 bis +90 °C), UV- und Chemikalienbeständigkeit je nach Einsatz.

Einsatz	Empfohlener Muffentyp	Typische Schutzart	Service
Erdkabel (NYY), dauerhaft feucht	Gießharzmuffe	IP68	nicht wiederöffnend
Außenbereich, Beleuchtung	Schrumpfmuffe oder Gelmuffe	IP67-IP68	wiederöffnend (Gel) / semi-permanent (Schrumpf)
Verteilungen/T-Abzweige	Wasserdichte Verteilerdose/Abzweigmuffe	IP67-IP68	wiederöffnend
Schnelle Reparatur/Service	Gelmuffe	IP67-IP68 (produktabhängig)	wiederöffnend

3.2 Umwelt- und Einsatzbedingungen

• Erdverlegung: Hohe Druckfestigkeit, Langzeitdichtigkeit (Druckwasser), Beständigkeit gegen Bodenchemie (Salze, Feuchte). Vergusslösungen bieten maximale Sicherheit.
• Außenbereich: UV-Stabilität, Temperaturwechsel, Schlag- und Vibrationsfestigkeit; robuste Gehäuse und zuverlässige Zugentlastung sind Pflicht.
• Feuchträume/Unterwasser: Klären Sie Immersionsdauer und -tiefe. Für dauerhafte Unterwasseranwendungen IP68 mit geprüften Parametern wählen.

3.3 Montage- und Serviceaspekte

• Wiederöffnend vs. dauerhaft: Gelmuffe für Servicefreundlichkeit; Gießharz für maximale Dichtheit und mechanische Stabilität; Schrumpf als kompakte, bewährte Mitteloption.
• Einbauzeit & Werkzeuge: Gelmuffen sind schnell und fehlerverzeihend; Schrumpf benötigt Heißluft; Gießharz erfordert Anmischen, Verguss und Aushärtung.
• Lieferumfang: Achten Sie auf passende Verbinder, Dichtungen, Harz/Gel, Einführungsdichtungen, Zugentlastungen und klare Anleitungen.

3.4 Normen, Qualität und Zertifikate

• Typprüfungen: Nachweise zur Dichtigkeit (IP), elektrischen Isolationsfestigkeit und mechanischen Belastbarkeit.
• VDE-/EN-Konformität: Bezug auf einschlägige Normen (z. B. EN 50393 für Verbindungsmuffen), Herstellerzertifikate und Prüfprotokolle prüfen.
• Hersteller-Referenzen: Einsatz in professionellen Kabelanlagen und dokumentierte Feldanwendungen sind Qualitätsindikatoren.

3.5 Bezugsquellen und Marktüberblick

• Industrielle Anbieter (Telekommunikation): Kabelanlagen-Kataloge listen Muffen, Abzweiger und Zubehör als Standardkomponenten für Fernmelde- und Energieanwendungen, inkl. technischen Daten und Auswahlhilfen [2].
• Handel & DIY: Wasserdichte 3-/4-Wege-Verteiler und Außen-Abzweigdosen sind im Handel breit verfügbar und eignen sich für Garten, Beleuchtung und temporäre Lösungen [3].
• Ersatzteil- und Komponentenlisten: In Maschinen-/Fahrzeugdokumentationen werden Kabelmuffen als definierte Ersatzteile geführt – ein Indiz für ihre Standardisierung und Eignung in rauen Umgebungen [1].

3.6 Kosten-Nutzen-Abwägung

• Preisbereiche (Richtwerte): Schrumpfmuffen ca. 10-30 €, Gelmuffen ca. 15-40 €, Gießharzmuffen ca. 25-70 €, wasserdichte Verteilerdosen/Abzweigmuffen ca. 15-50 € (je nach Größe, Schutzart, Zubehör).
• Gesamtkosten (TCO): Berücksichtigen Sie Einbauzeit, benötigtes Werkzeug, Ausfallrisiken und Wiederholarbeiten. In feuchten/erdverlegten Umgebungen amortisieren sich höherwertige Verguss- oder IP68-Lösungen durch geringere Störfälle.
• Risiken von Billiglösungen: Unzureichende Dichtung, UV-Versprödung und fehlende Zulassungen führen oft zu Feuchtigkeitseintritt, Korrosion und teuren Folgeschäden.

Kriterium	Empfehlung
Dauerhaft nasse Umgebung	IP68, bevorzugt Gießharzmuffe
Schneller Service/Ersatz	Gelmuffe (wiederöffnend)
Kompakte Reparatur	Schrumpfmuffe mit Kleber
Mehrfach-Abzweige	Wasserdichte Verteilerdose/Abzweigmuffe

Mit der passenden Auswahl ist der Grundstein gelegt – im nächsten Schritt zählt die fachgerechte Installation. Weiter geht es mit Abschnitt 4: Montageanleitung – Wasserdichte Kabelmuffe korrekt installieren.

4. Montageanleitung: Wasserdichte Kabelmuffe fachgerecht installieren

Eine wasserdichte Kabelmuffe schützt elektrische Verbindungen zuverlässig vor Feuchtigkeit, Schmutz und mechanischer Belastung – vorausgesetzt, die Montage erfolgt sauber, systematisch und normkonform. Nachfolgend finden Sie eine praxisnahe Anleitung für Schrumpf-, Gießharz- und Gelmuffen inklusive Prüf- und Qualitätssicherungsschritten.

4.1 Sicherheit und Vorbereitung

• Freischalten und Spannungsfreiheit prüfen: Anlage abschalten, sichern und die Spannungsfreiheit messtechnisch bestätigen. Persönliche Schutzausrüstung (PSA) tragen.
• Kabelzustand prüfen: Mantelschäden, Feuchtigkeitseintritt, Adernkennzeichnung, Leiteraufbau und Durchmesserbereich kontrollieren.
• Umgebung vorbereiten: Saubere, trockene Arbeitsfläche; Schutz vor Regen/Staub; Temperaturbereich gemäß Herstellerangaben.

Werkzeug/Material	Zweck	Praxis-Tipp
Abisolierer, Seitenschneider	Sauberes Abmanteln/Abisolieren	Ader nicht anritzen; passende Abisolierlänge einhalten
Crimpzange/Presswerkzeug	Verbinder fachgerecht verpressen	Auf Pressprofil/Querschnitt achten; Zugprobe durchführen
Heißluftgebläse mit Düse	Schrumpfen mit kontrollierter Temperatur	Rundum gleichmäßig erwärmen; Überhitzung vermeiden
Drehmomentschlüssel	Kabelverschraubungen anziehen	Hersteller-Drehmoment einhalten, Dichtelemente nicht quetschen
Multimeter/Megohmmeter	Durchgangs- und Isolationsmessung	Messspannung und Grenzwerte gemäß Vorgaben wählen
Reinigungsalkohol, Tücher	Fett-/Schmutzentfernung	Nicht fusselndes Material nutzen, Oberflächen trocknen lassen
Systemmaterial	Schrumpfschlauch, 2K-Harz, Gelgehäuse, Dichtungen	Nur geprüfte Sets verwenden; Lieferumfang vorab prüfen

4.2 Schritt-für-Schritt je Muffen-Typ

Schrumpfmuffe (Wärmeschrumpf)

• Kabel abmanteln und Adern abisolieren. Passende Verbinder (Querschnitt/Material) auswählen und fachgerecht crimpen. Zugprobe an jedem Leiter.
• Schrumpfschlauch(e) mit innenliegendem Schmelzkleber vor dem Crimpen aufschieben (bei Reparaturstellen: Schrumpf-Reparaturmanschette bereit halten).
• Schlauch zentriert positionieren und mit Heißluft gleichmäßig rundum schrumpfen, bis Kleber sichtbar austritt und die Kontur sauber anliegt.
• Falls vorhanden, Zugentlastung integrieren (Klemmen, Binde- oder Füllstücke). Abschluss: visuelle Dichtigkeitskontrolle auf gleichmäßigen Kleberaustritt.

Pro-Tipp: Vor dem Schrumpfen Manteloberflächen leicht anrauen und entfetten – das verbessert die Kleberhaftung insbesondere bei PE/XLPE-Mänteln.

Gießharzmuffe (Vergussmuffe)

• Gehäuseschalen vormontieren, Dichtungen passend zuschneiden/setzen, Kabel mit den Haltern fixieren. Leiter verbinden (Crimp/Schraubverbinder) und sauber ausrichten.
• 2K-Gießharz (z. B. PU/Epoxid) exakt im Hersteller-Mischverhältnis ansetzen, blasenfrei einfüllen (ruhiger Guss, ggf. leichtes Klopfen zur Entlüftung).
• Verguss bis zur Markierung füllen, Aushärtezeit gemäß Datenblatt abwarten. Währenddessen Erschütterungen vermeiden.
• Nach Aushärtung mechanische Festigkeit prüfen (leichter Biegetest im zulässigen Rahmen), Dichtflächen und Kabelauslässe inspizieren.

Pro-Tipp: Bei kalter Umgebung Harzpackung vorwärmen (nach Herstellerangabe), um Viskosität zu senken und Lufteinschlüsse zu minimieren.

Gelmuffe (Gel-gefüllt, wiederöffnend)

• Gehäuse öffnen und die Geloberfläche sauber halten. Kabelenden vorbereiten, verbinden und im Gehäuse spannungsfrei positionieren.
• Gehäuse schließen und verriegeln; auf korrekte Lage der Dichtlippen und den Kabeldurchmesserbereich achten.
• Sofortige Dichtprüfung (Sichtkontrolle auf vollständiges Umschließen durch Gel), Zugentlastung prüfen.

Pro-Tipp: Gelmuffen sind ideal für Servicefälle oder temporäre Lösungen; für Druckwasser in Erdverlegung bleibt die Vergussmuffe häufig robuster.

4.3 Prüfung und Qualitätssicherung

• Durchgangsprüfung: Leiterschleifen messen, Übergangswiderstände plausibilisieren (vor/nach Montage dokumentieren).
• Isolationsmessung: Mit geeignetem Megohmmeter und Messspannung gemäß System (z. B. Steuer- vs. Energie-Kabel). Grenzwerte und Prüfzeiten nach Hersteller/Norm.
• Dichtheits-Check: Sichtkontrolle auf Kleber-/Gel-/Harzaustritt; bei Außen-/Erdanwendungen optional IP-konforme Prüfungen. Praxis-Insight: Nach IEC 60529 bedeutet IP67 Schutz bei zeitweiligem Untertauchen, während IP68 für dauerhaftes Untertauchen unter vom Hersteller definierten Bedingungen ausgelegt ist.
• Dokumentation: Fotos, Messprotokolle, Chargennummern der Komponenten; eindeutiges Labeling der Verbindungsstelle.

Hinweis: Kabelgarnituren für Niederspannung werden typischerweise nach EN 50393 typgeprüft (Dichtigkeits- und elektrische Prüfungen). Details bietet z. B. die Normenbeschreibung bei BSI: BS EN 50393.

4.4 Häufige Fehler und wie man sie vermeidet

• Falscher Durchmesserbereich: Kabel zu dünn/dick für Dichttüllen – immer den vom Hersteller freigegebenen Bereich nutzen.
• Mangelhafte Crimps: Falsches Pressprofil oder unvollständige Verpressung – führt zu Erwärmung, Übergangswiderständen und Korrosion.
• Verunreinigte Oberflächen: Öl/Feuchte verhindern Haftung von Schmelzklebern/Harzen – gründlich reinigen und trocknen.
• Unvollständiges Schrumpfen/Verguss: Schattenzonen, Lunker oder Luftblasen – gleichmäßig erhitzen, Harz blasenfrei einbringen.
• Fehlende Zugentlastung: Mechanische Last auf Kontakte – Kabel fixieren, Biegeradien beachten, ggf. zusätzliche Klemmen einsetzen.

4.5 Herstellerangaben und Kataloghinweise

Montage stets strikt nach Anleitung des Herstellers ausführen. Zubehör, Dichtungen und Einbauräume sind in Katalogen der Kabelanlagenbranche detailliert beschrieben, z. B. im Kabelzubehör-Katalog der Telekommunikation: [2]. In der Praxis sind Kabelmuffen zudem als definierte Ersatzteile in Maschinen-/Fahrzeugteilelisten geführt, was die Bedeutung korrekter Spezifikation und Montage in rauen Umgebungen unterstreicht: [1]. Für Abzweige und Außen-Verteilungen finden sich handelsübliche, wasserdichte Mehrwege-Verteiler (T-/Y-/3-/4-Wege) im DIY-/Handelsumfeld, die sich je nach Anforderung als Alternative zur Muffe eignen: [3].

Nahtlos weiter mit Abschnitt 5: Nach der erfolgreichen Montage entscheidet der Betrieb und die Wartung über die Langzeitdichtheit. Im nächsten Abschnitt gehen wir auf Inspektionsintervalle, Fehlerbilder bei Feuchtigkeitseintritt, Austauschstrategien und häufige Fragen (FAQs) ein.

5. Betrieb, Wartung, Fehlerbehebung und FAQs zu Kabelmuffe wasserdicht

5.1 Lebensdauer und Inspektion

Wasserdichte Kabelmuffen sind bei korrekter Auswahl (Schutzart, Material, Kabeltyp) und fachgerechter Montage auf eine lange Lebensdauer in rauen Umgebungen ausgelegt. In der Erdverlegung erreichen hochwertige Schrumpf- und Gießharzmuffen eine sehr hohe Langzeitdichtigkeit; Gelmuffen punkten im Service durch Wiederöffnungsfähigkeit.

• Außeninstallation: halbjährliche bis jährliche Sichtprüfung auf Risse, UV-Schäden, Undichtigkeiten, gelöste Verschraubungen, Spannungsrisse an Gehäusen.
• Erdverlegung: zustandsorientierte Inspektion via Messwerte (Isolationswiderstandstrending, Durchgang), Feuchteindikatoren in Schaltschränken oder Schutzorgan-Auslösungen.
• Dokumentation: Fotos der Verbindungsstelle, Kennzeichnung der Muffe, Messprotokolle und Datum der letzten Prüfung führen.
• Bauteil-Referenzen: In Anlagen- und Fahrzeugflotten sind Muffen oft als definierte Ersatzteile geführt – die eindeutige Bezeichnung erleichtert Instandhaltung und Nachbestellung [1].

5.2 Troubleshooting bei Feuchtigkeitseintritt

Typische Symptome sind wiederkehrende Fehlerstromschutz-Auslösungen, sinkender Isolationswiderstand, Korrosion an Leitern/Klemmen oder sichtbarer Wassereintritt in Verteilergehäusen.

Symptom	Wahrscheinliche Ursache	Sofortmaßnahme	Dauerhafte Lösung
FI/RCD löst aus, besonders nach Regen	Muffe unterdimensioniert (IP), mangelhafter Schrumpf/Verguss, beschädigter Kabelmantel	Freilegen, Spannungsfreiheit herstellen, Verbindungsstelle öffnen und trocknen, Messung IR/Durchgang	Ersetzen durch IP68-Gießharzmuffe oder hochwertige Schrumpfmuffe; sorgfältige Mantelreparatur und Zugentlastung sicherstellen; ggf. auf geprüfte Zubehörsysteme aus Telekommunikationskatalogen umstellen [2].
Grünspan/Korrosion an Klemmen	Feuchtigkeit/Kondensat, ungeeignete Klemmen, fehlende Dichtführung	Korrodierte Teile entfernen, Kontakte reinigen/ersetzen	Korrosionsfeste Verbinder (z. B. verzinnt) einsetzen; Gel- oder Gießharzsystem mit vollständiger Umschließung wählen; ggf. auf wiederöffnende Gelabzweigmuffe für Servicepunkte wechseln [2].
Beschlag/Tröpfchen im Außenverteiler	Kondenswasser, fehlende Entlüftung, IP-Schutzart zu niedrig	Austrocknen, Dichtungen prüfen/erneuern	Auf wasserdichte Verteilerdosen/Mehrwege-Abzweiger mit höherer Schutzart wechseln, wie im Handel verfügbar (3-/4-Wege) [3].
Niedriger Isolationswiderstand (MΩ-Test)	Feuchtigkeitsfilm im Verbinderbereich, Harzverguss unvollständig, Schrumpfkleber nicht durchgängig	Stelle lokalisieren, Muffe öffnen/ersetzen	Vergussmuffe blasenfrei vergießen; Schrumpfmuffe mit gleichmäßigem Wärmeeintrag verarbeiten; Montage nach Herstellerkatalogen/Anleitungen durchführen [2].

Tipp: Bei häufigem Servicebedarf sind wiederöffnende Gelsysteme praktisch. Für dauerhafte, druckwasserdichte Erdverbindungen sind Gießharzmuffen die robusteste Wahl. In Maschinen- und Fahrzeugumgebungen empfiehlt sich der Rückgriff auf geprüfte Ersatzteile aus Stück- und Teilelisten [1].

5.3 Austausch, Dokumentation und Nachverfolgbarkeit

• Austauschkriterien: wiederholte Feuchtefehler, mechanische Beschädigung, gealterte Dichtungen, IP-Anforderungen gestiegen.
• Dokumentation: Einbauort, Typ/Hersteller, IP-Klasse, Kabeldaten (Typ/Durchmesser/Querschnitt), Messwerte vor/nach Tausch, Fotos der Montage, Datum und Monteur.
• Nachverfolgbarkeit: Serien-/Chargennummern erfassen; in Anlagen und Flotten die Ersatzteil-IDs aus Teilelisten nutzen, um kompatible Muffen-Systeme sicher zu beschaffen [1].

5.4 Kosten, Bezugsquellen und Verfügbarkeit

Die Wahl des Systems beeinflusst sowohl Einmalkosten als auch Betriebskosten (Ausfall, Nacharbeit, Stillstand). Industrielle Kataloge bieten tiefe Sortimente an geprüften Muffen- und Zubehörsystemen; Handelsplattformen decken gängige Außen-Verteil- und Abzweiglösungen ab [2] [3].

System	Typische Eigenschaften	Kosten-Tendenz	TCO-Einschätzung
Schrumpfmuffe	Kompakt, robust, bewährt außen/erdverlegt	€ – €€	Gute Lebensdauer bei sauberer Montage; geringe Folgekosten
Gießharzmuffe	Sehr hohe Dichtheit, mechanisch stabil, nicht wiederöffnend	€€ – €€€	Beste Langzeitdichtigkeit in Erde/Wasser; minimale Ausfallrisiken
Gelmuffe	Schnell, wiederöffnend, servicefreundlich	€ – €€	Niedrige Einbauzeit; geeignet bei Wartungsbedarf, ggf. häufiger Tausch
Wasserdichte Verteilerdosen/Abzweiger	3-/4-Wege, flexible Verteilungen	€ – €€	Kosteneffizient für Außenverteilungen; IP beachten [3]

• Industrielle Bezugsquellen: Kabelanlagen- und Telekommunikationskataloge mit standardisiertem Kabelzubehör und Muffen [2].
• Handel/DIY: Wasserdichte Mehrwege-Verteilerdosen und Abzweigmuffen für Außen- und Erd-Anwendungen [3].
• Ersatzteilmanagement: Muffentypen/IDs aus Maschinen- und Fahrzeug-Teilelisten für schnelle Verfügbarkeit nutzen [1].

5.5 FAQs (SEO-relevant)

Welche Kabelmuffe ist die beste für Erdkabel?

Für dauerhafte, druckwasserdichte Erdverbindungen sind Gießharzmuffen dank vollständigem Verguss erste Wahl. Hochwertige Schrumpfmuffen sind eine bewährte Alternative bei korrekter Verarbeitung und passender Zugentlastung. Gelmuffen eignen sich für serviceintensive Punkte oder temporäre Lösungen. Industrielle Kataloge der Telekommunikation bieten normkonforme Auswahl und Zubehörkombinationen [2].

IP67 vs. IP68: Welche Schutzart brauche ich für dauerhafte Unterwasseranwendungen?

• IP67: Schutz gegen zeitweiliges Untertauchen (typisch 30 Min. bis 1 m; herstellerspezifisch).
• IP68: Schutz bei dauerhafter Immersion – Tiefe und Dauer herstellerseitig spezifiziert; für Erdkabel mit zeitweiligem Grundwasser oder dauerhafte Unterwasserbereiche IP68 wählen.

Gelmuffe oder Gießharzmuffe: Was ist dichter/langzeitstabiler?

Gießharzmuffen bieten die höchste Langzeitdichtheit und mechanische Stabilität, insbesondere in der Erdverlegung. Gelmuffen punkten mit schneller Montage und Wiederöffnungsfähigkeit; ihre Druckwasserbeständigkeit ist produktabhängig und oft geringer als bei Vergusslösungen. Für kritische Punkte bevorzugt Verguss; für Servicepunkte Gel.

Kann ich eine wasserdichte Kabelmuffe wiederverwenden?

Gelmuffen sind in der Regel wiederöffnend und wiederverwendbar (im Rahmen der Herstellerangaben). Schrumpfmuffen sind meist nicht zerstörungsfrei zu öffnen; Gießharzmuffen sind nicht wiederverwendbar.

Welche Normen sollte ich beim Kauf beachten?

Achten Sie auf Typprüfungen/Zertifikate gemäß relevanten Normen (z. B. EN 50393 für Niederspannungs-Kabelgarnituren) sowie VDE-/EN-Konformität. Seriöse Hersteller dokumentieren Prüfungen und Einsatzgrenzen in ihren Katalogen; in der Telekommunikationspraxis sind Muffen und Zubehör als Standardkomponenten ausgewiesen [2]. Für Maschinen-/Fahrzeuganwendungen helfen Teilelisten bei der richtigen Spezifikation und Beschaffung [1]. Für Außenverteilungen stehen wasserdichte Mehrwege-Verteiler im Handel bereit [3].

Eine Kabelmuffe wasserdicht ist eine dauerhafte oder wiederöffnende Verbindung zum sicheren Abdichten von Kabeln gegen Wasser, Staub und Schmutz; je nach Einsatz kommen mechanische Dichtungen, Schrumpfschläuche mit Schmelzkleber, Gießharzverguss oder Gel-Füllungen zum Einsatz, wodurch sie gegenüber normalen Verbindern höhere Schutzarten bieten und speziell für Außen- sowie Erdverlegung ausgelegt sind; typische Anwendungen reichen von Gartenbeleuchtung, Pumpen, Teichtechnik, Carports und Photovoltaik bis zu druckwasserdichten Verbindungen von NYY-/Fernmeldekabeln in Erdverlegung sowie industriellen Anlagen; gängige Typen sind Schrumpfmuffen (kompakt, robust), Gießharzmuffen mit 2K-Harz für maximale Dichtheit und mechanische Festigkeit in der Erdverlegung (z. B. harzgefüllte Muffen aus dem Industriekatalog) [1] sowie Gelmuffen (wiederöffnbar, servicefreundlich), ergänzt durch wasserdichte Verteilerdosen/Abzweigmuffen für T-, Y-, 3- und 4-Wege-Verteilungen; bei der Auswahl zählen Schutzarten IP67/IP68 (IP68 für dauerhafte Immersion, z. B. Produkte “wasserdicht bis 1 m”) [3], Kabeltyp und -durchmesser, Aderquerschnitt, Spannungs-/Stromklasse, Temperatur- und Umweltbedingungen (UV, Bodenchemie, Druckbelastung), Montage- und Serviceanforderungen (einmaliger Verguss vs. wiederöffnend), sowie Normen/Prüfungen wie EN 50393 und VDE; Bezugsquellen reichen von industriellen Anbietern mit harzgefüllten und Schrumpf-Lösungen [1] bis zu Handels-/DIY-Plattformen mit IP68-Outdoor-Verbindern und Verteilern, die einen schnellen Marktüberblick und Preisvergleich ermöglichen [2]; die fachgerechte Montage umfasst Freischalten, Abisolieren/Crimpen, Schrumpfen bzw. Verguss/Gel-Schließen sowie Prüfungen (Isolation, Durchgang, Dichtheit), während Wartung meist auf Sichtkontrollen und Messwerte begrenzt bleibt; FAQs: Für Erdkabel sind Gießharzmuffen oft am langzeitdichtesten, IP68 wird für dauerhafte Unterwasseranwendungen empfohlen [3], Gelmuffen sind wiederverwendbar, Normen/Typprüfungen sichern Qualität; jetzt die passende wasserdichte Kabelmuffe auswählen und Ihr Projekt mit der richtigen Schutzart und Montage lösen – Angebot anfordern oder Beratung starten!

[1] : https://de.scribd.com/document/510039002/Parts-Citymaster-1600-Comfort-1491

[2] :https://www.telent.de/fileadmin/av_telent/telent-PDF/Kabelanlagen/kabelzubehoerkatalog-2013-09.pdf

[3] :https://picclick.de/Bastel-K%C3%BCnstlerbedarf/Plastisches-Gestalten/Sonstige/
